Měření závěrného napětí tranzistoru
Temsi - 15.5.2012, 20:37 - před 13 lety a 6 měsíci
Ostatní
Měření závěrného napětí výkonových tranzistorů jsem potřeboval při stavbě zesilovače 100W/4R s tranzistory KD607 a KD617. V tomto případě jsem vybíral pouze kusy se závěrným napětím nad 100V.

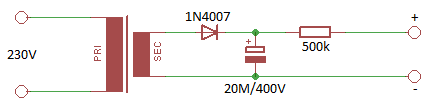

Zapojení je založeno na prvním průrazu tranzistoru, což nastane v případě, když přivedeme vyšší napětí napětí na polovodičový přechod, než je nominální. Proud musí být ale omezen na malou hodnotu, aby nebyl tranzistor zničen.
Na svorky + a - připojíme polovodičový přechod tranzistoru ve správné polaritě a paralelně na něj měříme napětí. Transformátor jsem použil z lampového rádia 230V/250V.
Zapojení je založeno na prvním průrazu tranzistoru, což nastane v případě, když přivedeme vyšší napětí napětí na polovodičový přechod, než je nominální. Proud musí být ale omezen na malou hodnotu, aby nebyl tranzistor zničen.
Na svorky + a - připojíme polovodičový přechod tranzistoru ve správné polaritě a paralelně na něj měříme napětí. Transformátor jsem použil z lampového rádia 230V/250V.
