Plazmový reproduktor
Teslatron - 21.12.2013, 13:22 - před 11 lety a 11 měsíci Vysoké napětí
Tento článek by se dobře hodil jak do sekce vysokého napětí, tak do sekce audio. Jedná se o elektrický výboj obklopený plazmou, která mění svou teplotu v závisloti na množství procházejícího proudu. Měnící se teplota smrštuje nebo naopak roztahuje okolní plyny (vzduch) a tím se docílí podobného efektu jako u reproduktoru. V našem případě množství proudu regulujeme dle zvukového signálu.

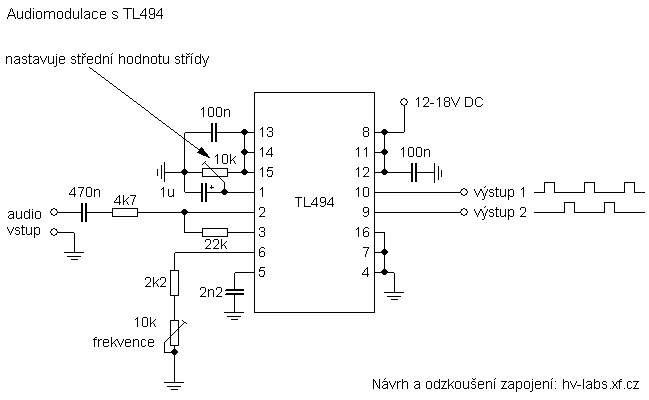

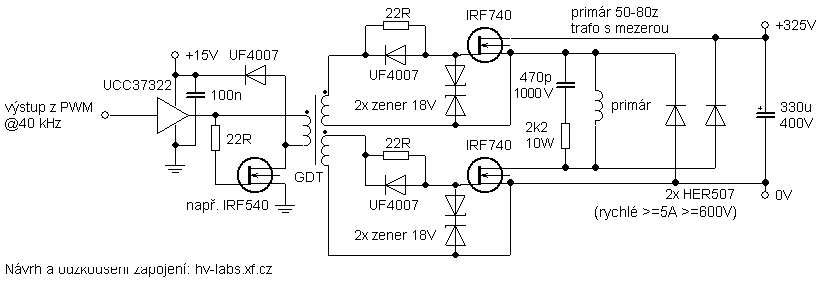

Zapojení pochází od aybace z http://hv-labs.xf.cz


(klini pro zvětšení, platí i pro ostatní obrázky !)

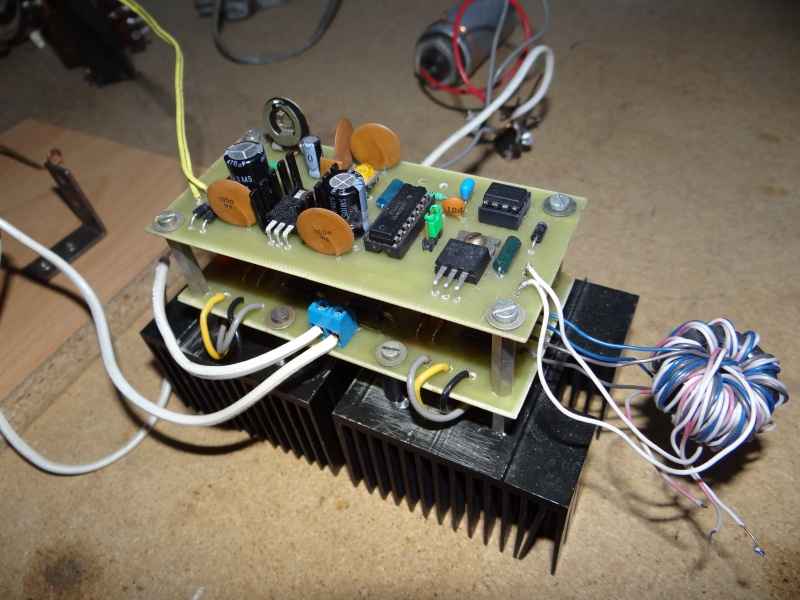

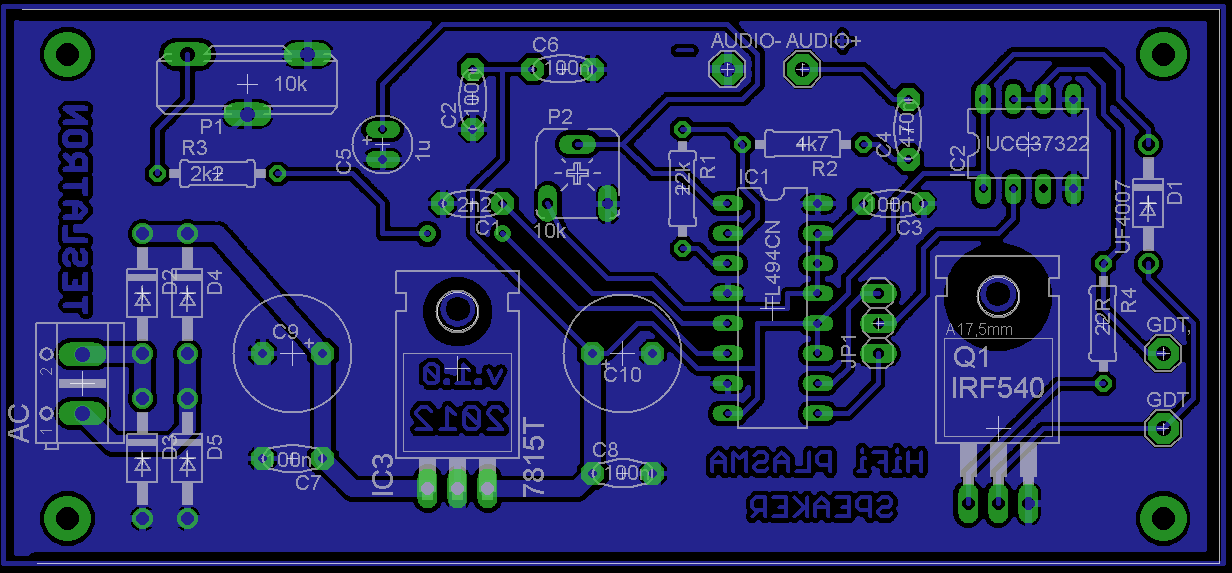

Aby plazmový reproduktor nějak vypadal rozhodl jsem se vše udělat v DPS. Navrhnul jsem si tedy pro budící část desku.

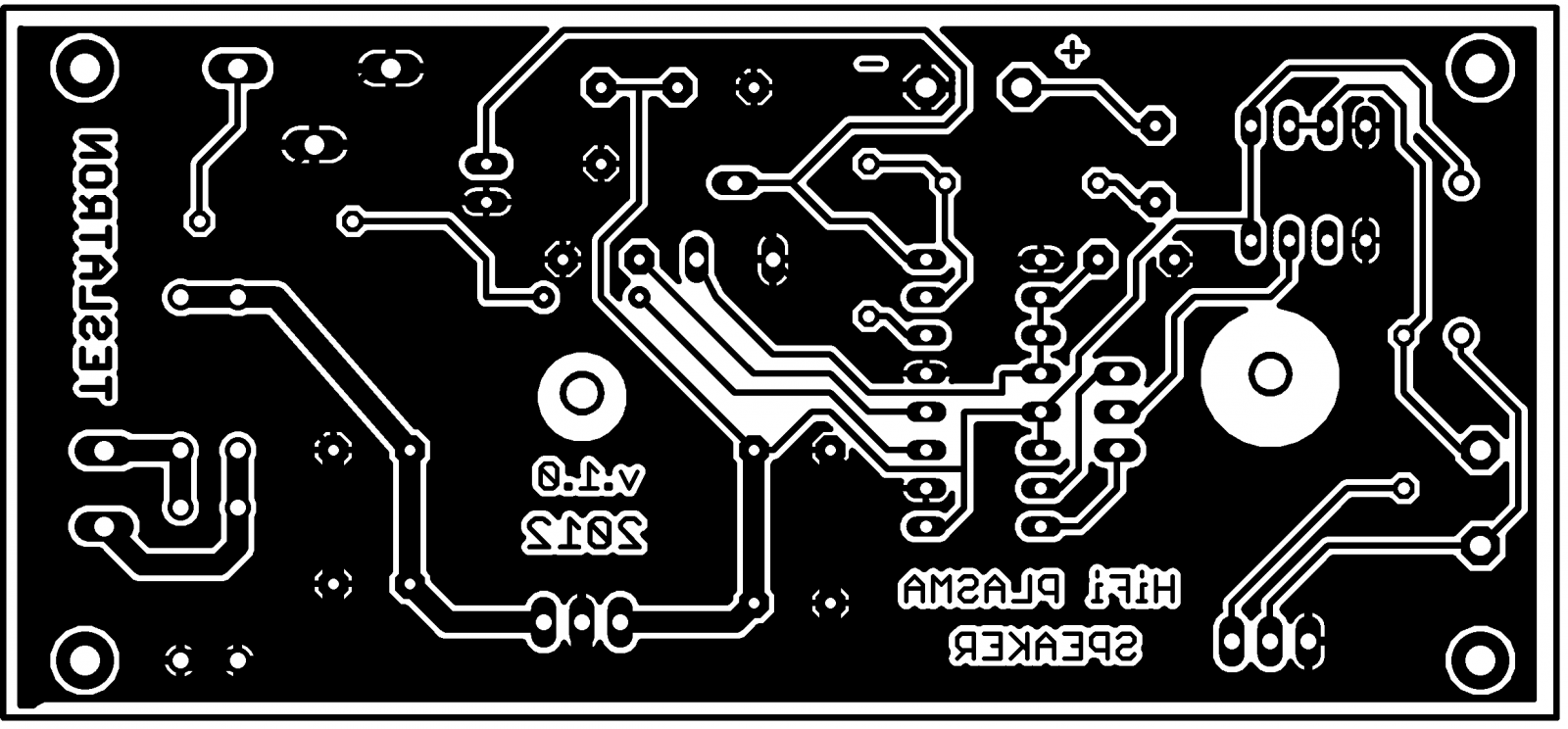

Obrázek DPS je v vytisknutelný v rozlišení 600DPI a je převrácen pro nažehlování .
Součástí DPS je i stabilizovaný zdroj napětí 12V (nebo 15V záleží dle použitého stabilizátoru) takže na svorkovnici se přivádí střídavé napětí 12 - 24V (doporučují méně jak 24V z důvodu tepelných strát na stabilizátoru). Od napětí transformátoru volíme kondenzátor C9, který by měl být kapacity alespon 470uF a kondenzátor C10 na napětí 16V a kapacity 220uF. Diody v usměrnovači (D2 - D5) jakékoliv - například 1N4007. Soubor pinů JP1 jsou 3 piny pro jumpery a samotným jumperem prepíname mezi výstupem 1 a výstupem 2.

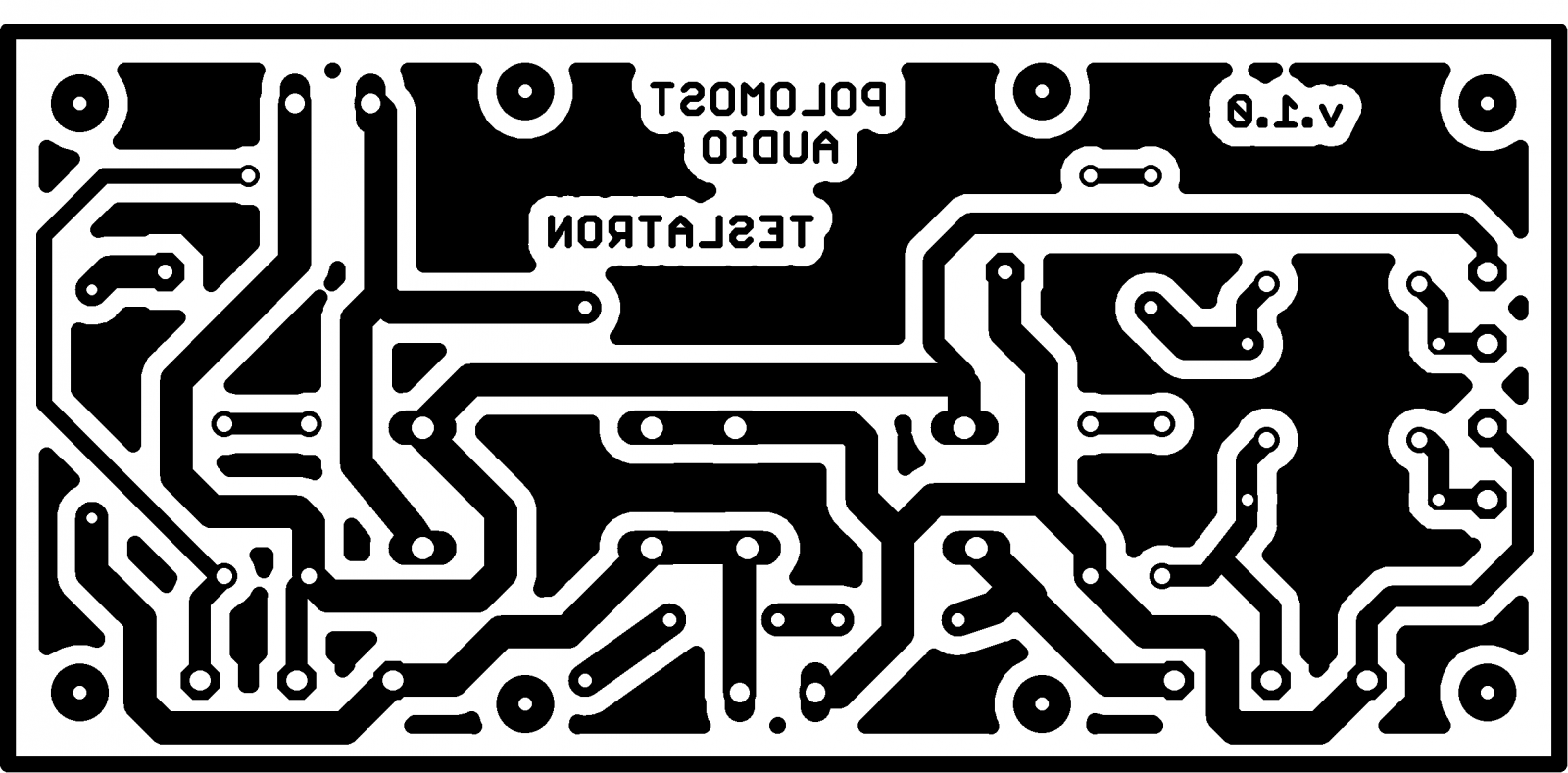

Stejně jako pro budič jsem si navrhnul desku u pro koncový stupeň. Záměrně jsem desky navrhnul stejné velikosti se stejným odstupem dír na pozdejší sešroubování distančními sloupky.

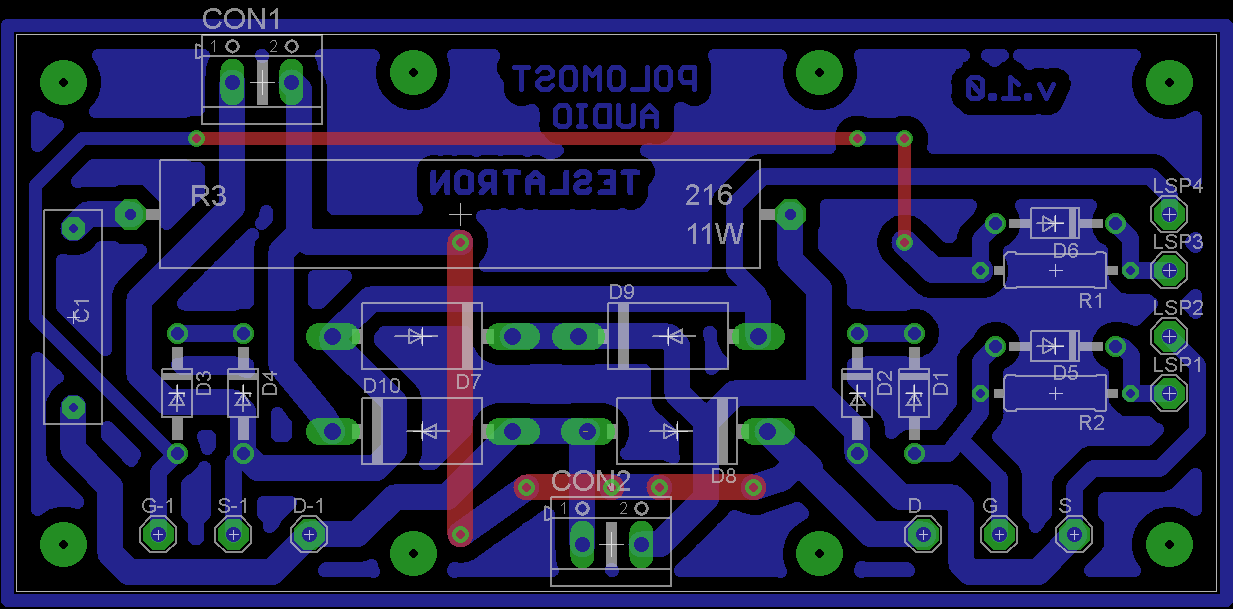

Stejně jako u desky budiče je i tato deska k vytisknutí v rozlišení 600DPI a je převrácena pro nažehlování. Svorky CON1 slouží k napájení koncového stupně. Zde musíte přivést dvoucestně usměrněné vyfiltované síťové napětí. CON2 jsou svorky k připojení primární cívky vysokonapěťového transformátoru. Další změnou oproti původnímu zapojení jsou namísto diod HER507 použity diody UF5408 na pozicích D7 - D10.

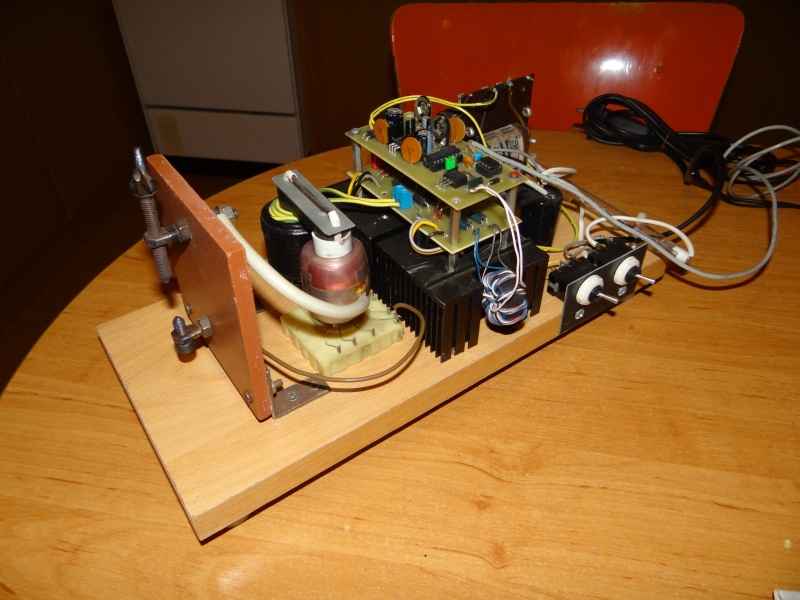

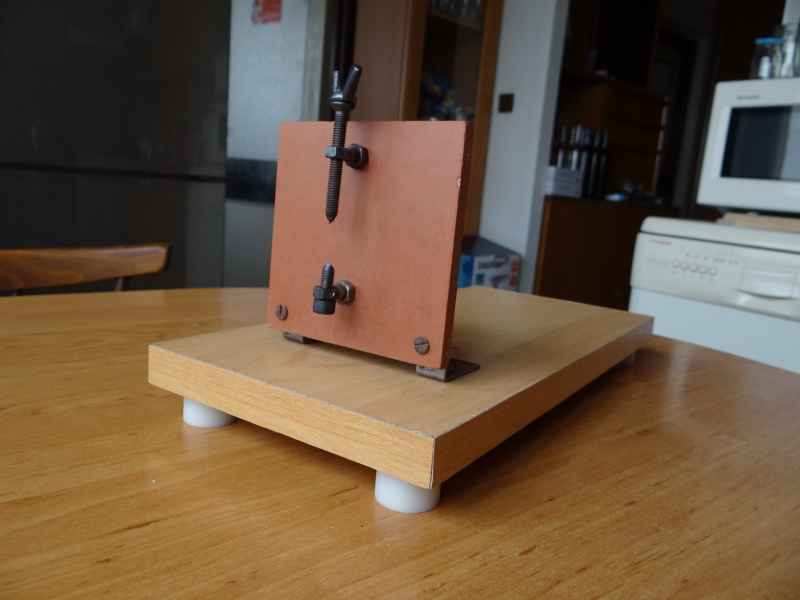

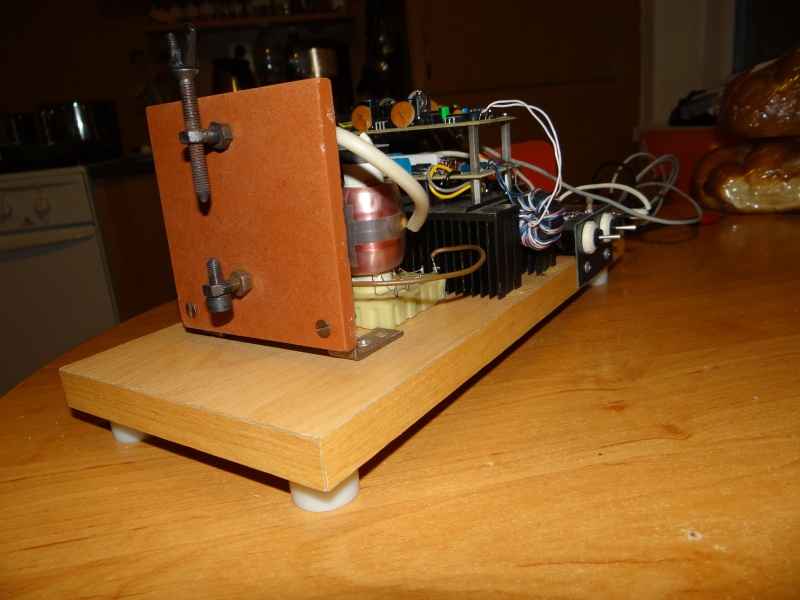

Pracovní prostor oblouku je z duvodu vysokých teplot vyroben z koupelnové kachličky s nastavitelnou délkou oblouku. VN transformátor je z televize Tesla Color.
Na závěr video:
