Zanedlouho nato jsem se dozvěděl o možnosti vyrábět DPS nažehlováním toneru. K této metodě je ale pořeba mít předlohu vytisknutou na laserové tiskárně. To byl můj první problém. Nikdo ze známích laserovou tiskárnu neměl a nebyla možnost kde to vytisknout. Po nějaké době jsem si zakoupil laserovou tiskárnu a nažehlování skusil. Jelikož mi tato metoda padla do oka a není tak složitá a finančně nákladná jako u fotocesty stala se mou nejoblíbenější metodou. Ve stručnosti tedy popíšu postup.

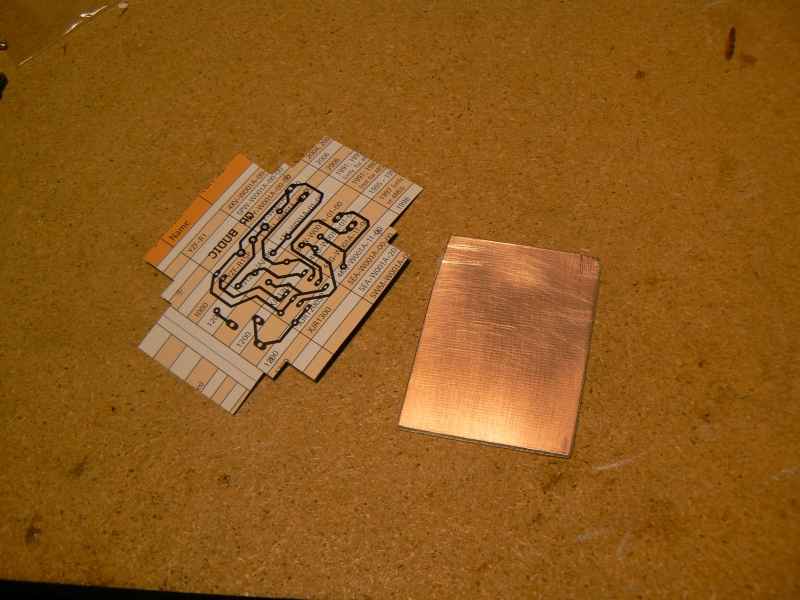

Jak jsem tedy již psal základem je mít vytiknutou předlohu. Tu je nejlepší vytisknout na nějaký lesklý papír ze stránek katalogu a podobných lepších reklamních letáků. S papírem je nutno experimentovat, né každý je vhodný. Po pár pokusech již ale pouhým pohledem rozeznáte, který je vyhovující, a který ne.

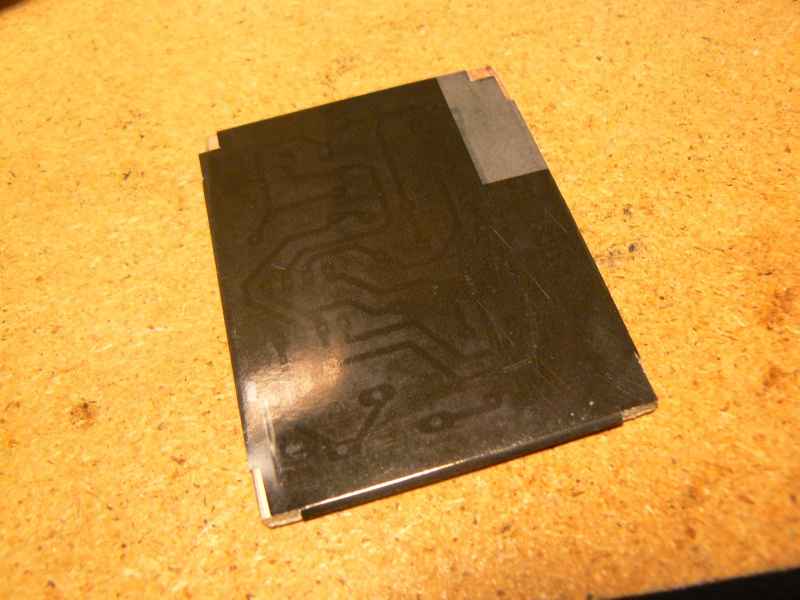

Cuprexit je potřeba před nažehlováním vyčistit. K tomuto účelu já používám houbičku na nádobí z drsné strany a CIF. Když máme vše připraveno, vrhneme se k samotnému nažehlování. Žehličku si nastavíme na 2 puntíky a žehlíme přimo přes papír přehlohy. Na žehličku nijak zvlášť netlačíme nýbrž krajem přejíždíme za strany nastranu, do křížě a různými směry dokud se nám na druhou stranu neprožehlí obrazec spojů (viz druhý obrázek)

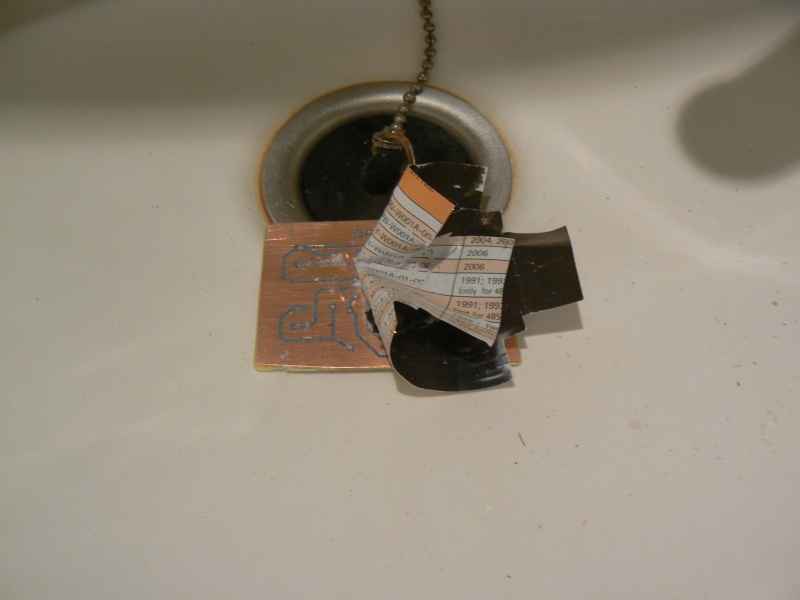

Když už si myslíme, že máme nažehleno, tak desku ponoříme do vody odmočit. Opět záleží na druhu papíru, ten který používám momentálně já je odmočený zhruba za 2 - 3 minuty. Papír sundáme a zbytky "vyšuláme" jemným kartáčkem, ale bohatě stačí náš palec, kterým projedeme všechny místa kde zbyly kousky papíru.

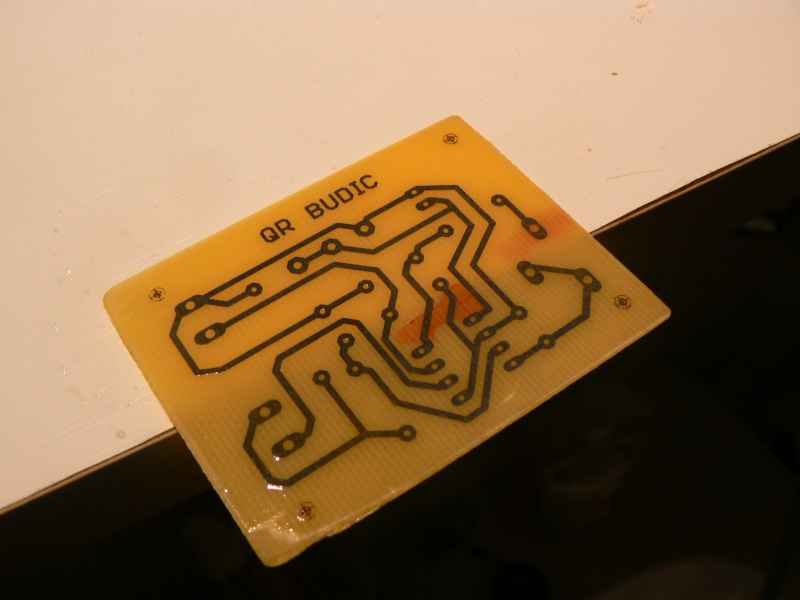

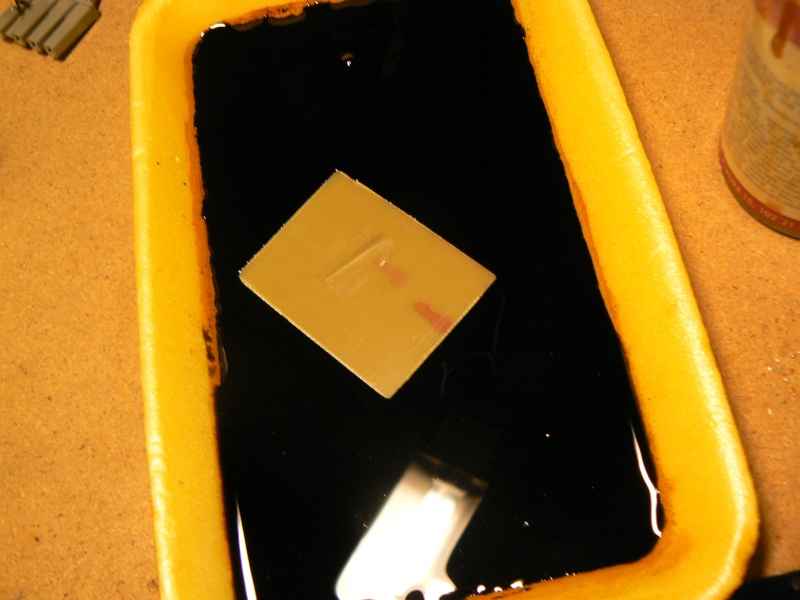

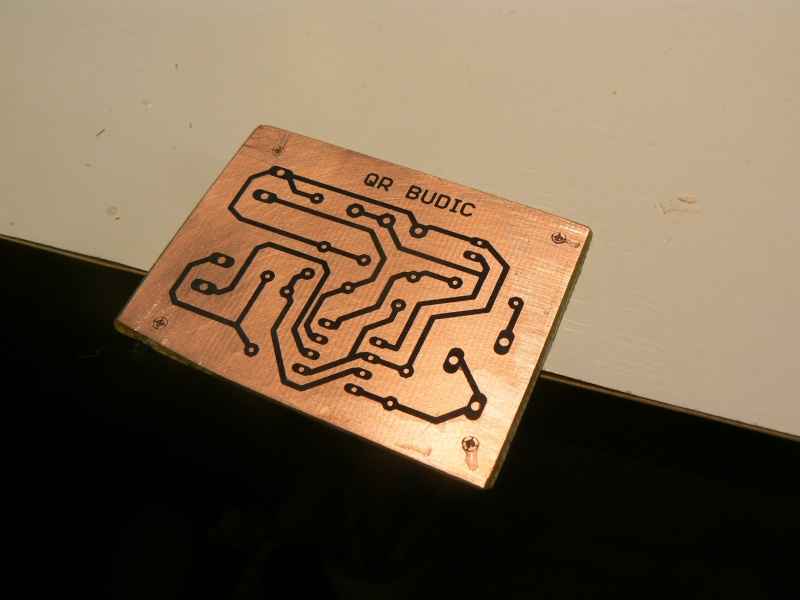

Pokud jste byli pečlivý obrazec se vám přenese celý jako mě a není třeba nic opravovat. Někdy se ale může stát, že některé místo špatně prožehlíte a toto místo se nepřenese. Tento nedostatek je potřeba opravit lihovým fixem. Poté už stačí desku jen vyleptat a sundat nažehlený toner. Na tohle já používám klasickou drátěnku.
Na konec tedy shrnutí výhod této metody: Cesty jsou rovné desky vypadají profesionálněji, mnohonásobně levnější než fotocesta (fotocitlvý lak, vývojka), o jednoduchosti ani nemluvě.
Přeji hodně zdaru při výrobě.
